TSSR
RNP dan TNP
Berhubung saat ini sudah
pindah perusahaan tapi masih tetap di Telco dengan derajat juga tetap vendor to
vendor cuma beda jobdesc saja, yang awalnya config sekarang ke manajemen. Kali
ini mau ngebahas seputar kerjaan di tempat baru, di sebuah Tower Company
(Mit**tel) sebagai Officer Project Integration 2 untuk Project Dismantle &
Rebuild H*I. Di Project ini ada 3 SoW yang mesti dikerjakan yaitu TSSR,
Dismantle only, dan Rebuild (TSSR, dismantle, relok ke site yang baru). Tapi
yang mau dishare oleh penulis kali ini khusus untuk SoW TSSR saja. Untuk tidak
memperpanjang mukadimah, ijinkan penulis untuk sharing seputar pekerjaan TSSR
ini, mohon maaf sebelumnya apabila ada kesalahan dalam penulisan dan
penyampaian maksud dalam artikel berikut… Bismillahirrahmanirrahim
Sebelumnya penulis akan
menjelaskan apa itu TSSR, TSSR adalah singkatan dari Technical Site Survey Report
yang pekerjaan mencakup RNP (Radio Network Planning) dan TNP (Transmission
Network Planning).
TSSR RNP, pekerjaannya melingkupi:
1. Penentuan
lokasi site yang baru
2. Coverage
plot
3. System
design
4. Environment
/ panoramic
Tampilan TSSR RNP
(Operator T*i – format Hu**ei)
1.
Site Information : NOM dan Cand NE
Sebelumnya saya mau menjelaskan apa itu NOM, CAND dan NE
- NOM, NOMINAL adalah titik koordinat awal dari suatu
site yang rencananya akan direlok ke site baru
- CAND, CANDIDATE adalah titik koordinat baru dari
site yang akan dipindah
- NE, Near End adalah sebutan untuk tower yang akan
didirikan oleh Tower Company atau Operator
- FE, Far End adalah tower existing (yang sudah berdiri) dari suatu operator yang nantinya akan dijadikan sambungan transmisi ke tower NE
Site Information
2. Detil informasi site Cand NE
Berisikan
data keterangan dari site cand NE yang baru seperti:
·
Type site berupa greenfield (tanah
terbuka) atau rooftop
·
Ketinggian tower
·
Coverage area
Detail Info Cand NE
3. Detail RNP
Berisikan:
·
Type/model antenna beserta detail
frekuensi, ukuran dan gain
·
Ketinggian pemasangan antenna sectoral
·
Azimuth (derajat pengarahan antenna sectoral)
·
EDT dan MDT
RNP Info
4. Panoramic picture 0 – 360
Berupa
tampilan gambar untuk environment sekitar site yang diambil per30 derajat.
Panoramic view NE
5. Proposed Tower & BTS
Propose BTS dan Tower
6. Coverage plot
Berupa
graphic lingkup dari sinyal 2G/3G suatu operator
Cov Plot
TSSR TNP, pekerjaannya
meliputi:
1.
Site Evaluation Form
2.
Pengecekan LOS (Line of Sight)
3.
Pathprofile
4.
Panoramic view NE dan FE
1. Transmission
Planning Evaluation
Berisikan:
·
Detail informasi NE dan FE
·
LOS status
Site Evaluation Form
2. Pengecekan
LOS
LOS (Line of Sight) adalah suatu
pengecekan lintasan sinyal transmisi (antara near end transmitter ke arah far
end receiver) agar dapat terhindar dari obstacle (penghalang)
LOS Status

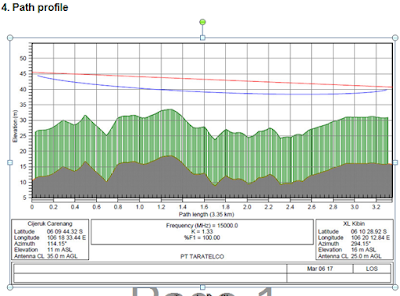

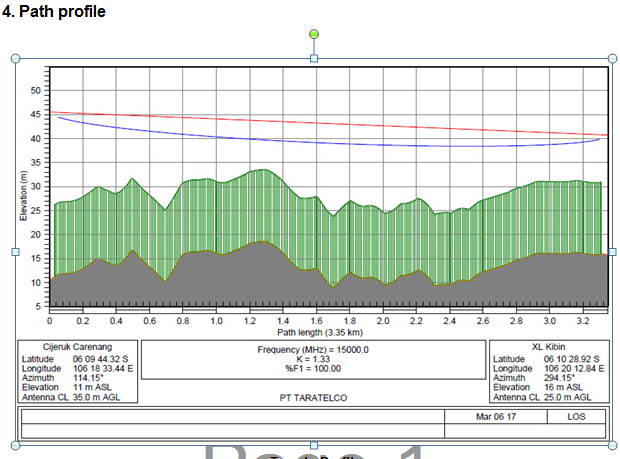

3. Pathprofile
Menkutip dari Wikipedia untuk
pathprofile adalah (https://en.wikipedia.org/wiki/Path_profile)
|
In telecommunication,
a path profile is a graphic representation of the
physical features of a propagation path in the vertical plane
containing both endpoints of the path, showing the surface of the Earth and
including trees, buildings, and other features that may obstruct the radio signal.
Profiles are drawn either with an effective Earth
radius simulated by
a parabolic arc--in which case the ray paths
are drawn as straight lines--or with a "flat
Earth"-- in which case
the ray paths are drawn as parabolic arcs.
|
Pathprofile
Alhamdulillah
sudah kelar 1 artikel untuk pembahasan TSSR RNP dan TNP. Mohon
maaf apabila ada kesalahan dalam penulisan dan pemaparan informasi di artikel ini, menerima kritik dan saran yang membangun dari para pembaca
Terima
kasih
